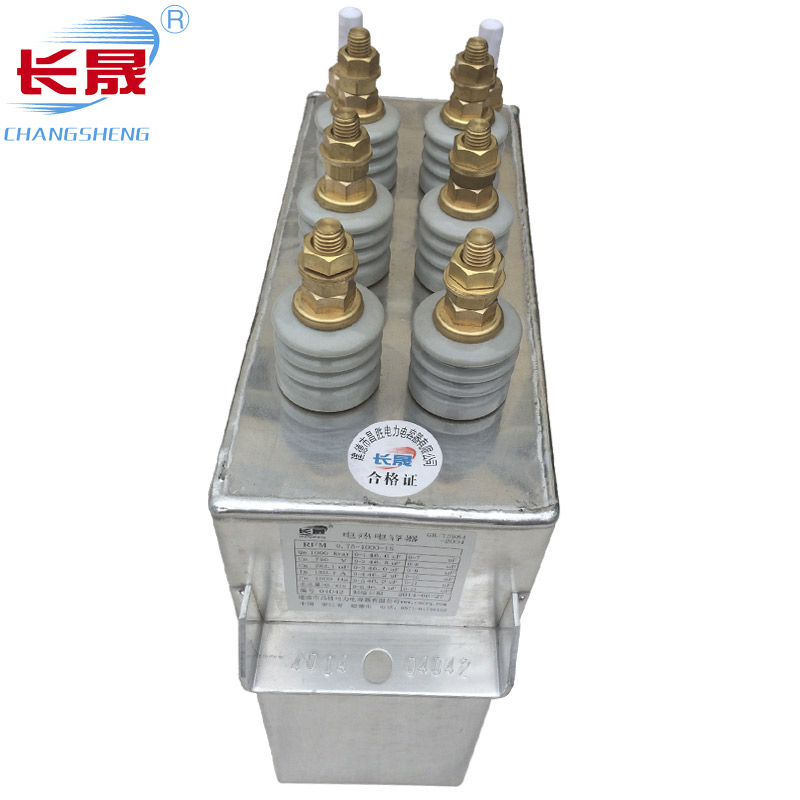

更新時間：2026-3-24 點擊:502次電熱電容器的內部構造主要圍繞高頻率、大電流、強散熱等工業應用場景設計，其核心在于高*效儲能與良好散熱能力的結合。其內部構造可歸納如下：
核心組成部分
1.芯子（電容元件組）
由多個并聯的電容元件卷制或疊裝而成。
每個元件通常采用粗化聚丙烯薄膜作為電介質，配合高純鋁箔作為極板；部分型號使用金屬化聚丙烯薄膜，具備自愈功能。
元件一極板（公共極板）常與冷卻水管直接焊接，實現電氣連接與散熱一體化。
2.電介質與電極
電介質：多采用聚丙烯薄膜，不含PCB，具有高介電強度和良好高頻特性。
電極：使用高純鋁箔，導電性好，適合高頻大電流通過。
3.外殼與散熱系統
外殼：多為矩形鋁合金油箱，機械強度高、重量輕，部分采用黃銅以減少渦流損耗。
冷卻系統：內置水冷管，直接連接極板，通過循環冷卻水高*效散熱；冷卻水流量要求嚴格。
外殼內充滿高性能絕緣液體或絕緣油，用于絕緣與輔助散熱。
4.終端連接與引出結構
接線端子：通常為瓷套銅螺桿，通過瓷套絕緣引出，確保高壓安*全。
接地方式：通過接地螺柱或接地片連接至公共極板。
連接方式：分組出線若并聯使用，需采用截面積≥2.5cm²的軟連接片。
以上是電熱電容器的內部構造介紹，希望可以幫助到你。
