一、基本使用原理

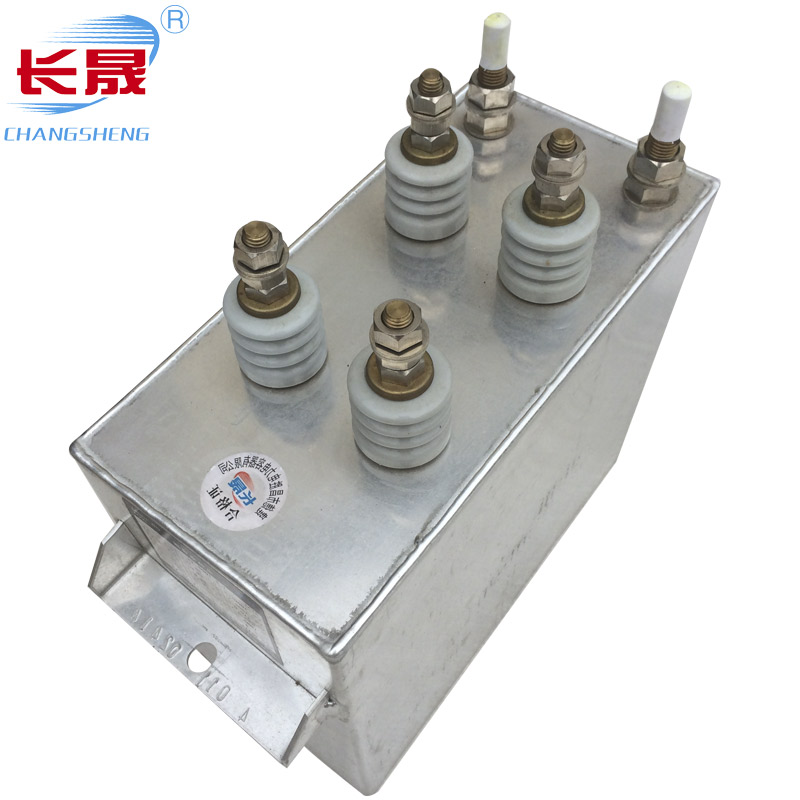

高壓串聯諧振電容器通常與‌電抗器‌串聯，與被試品（如電纜、GIS等）構成串聯諧振回路。當調節變頻電源頻率，使容抗（XC）等于感抗（XL）時，電路發生串聯諧振，此時：總阻抗小（Z = R），電流大，被試品上獲得高電壓（諧振電壓）。

二、操作步驟

1.接線準備

將變頻電源、勵磁變壓器、電抗器、電容分壓器、被試品按接線圖正確連接。

可靠接地‌所有設備外殼及接地端。

分壓器高壓端接被試品，低壓信號線接變頻電源。

電抗器根據試驗電壓需求串聯或并聯組合。

2.參數設置

輸入電源：220V或380V±10%，50Hz。

設置試驗電壓（如270kV）、耐壓時間（通常1–60分鐘）、過壓保護（1.1倍試驗電壓）、閃絡保護（0.4倍）。

頻率范圍一般設為30–300Hz。

3.試驗操作

自動模式：點擊“自動試驗”，系統自動掃頻找諧振點、升壓、計時、降壓、保存報告。

手動/半自動模式：手動調頻至諧振點后，手動升壓至試驗值，耐壓計時后降壓。

4.結束與安*全

試驗完成后，‌先降壓至零‌，再斷開電源。

拆線前確認放電完成，避免殘余電荷打火。

三、關鍵注意事項

1.要由持證專業人員操作‌，且現場不少于2人。

2.嚴禁超量程使用‌，防止設備損壞或人身傷害。

3.接線前要斷電，并檢查絕緣手套、護目鏡等防護裝備。

4.電抗器配置需匹配被試品電容‌：短電纜或小電容試品可能需并聯補償電容以實現諧振。

5.采用“自動調諧+手動升壓”模式‌，兼顧效率與安*全性。

以上是高壓串聯諧振電容器的使用方法和注意事項介紹，希望對大家有幫助。
