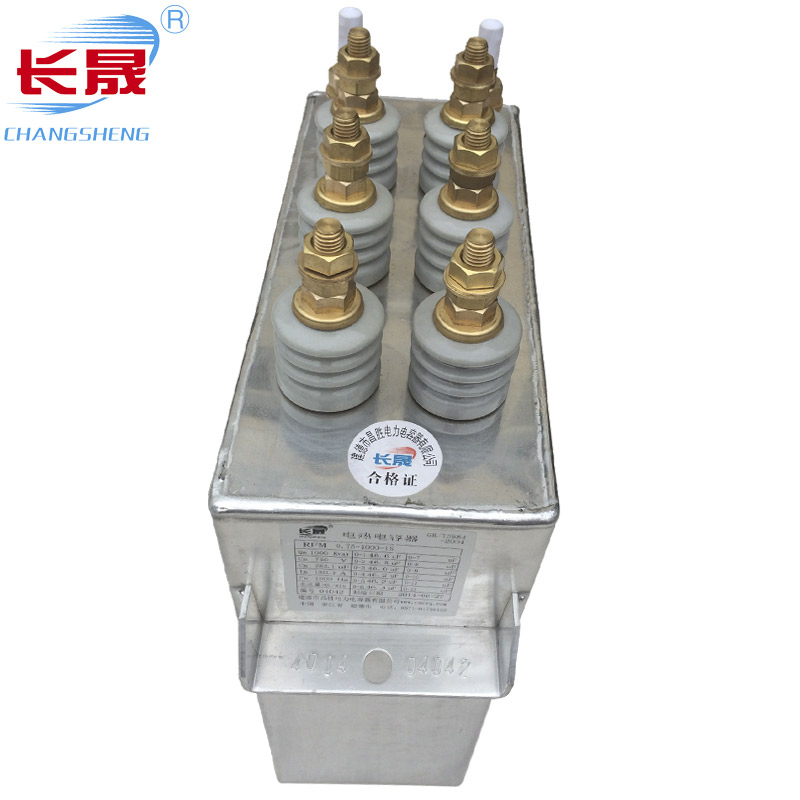

更新時間：2026-3-19 點擊:493次電熱電容器的內部主要由電介質、電極、絕緣液體（浸漬劑）和冷卻系統等核心部件構成。具體如下：
1.電介質：采用粗化聚丙烯薄膜與高性能液體（如二芳基乙烷，不含PCB）組成的復合介質，部分型號使用金屬化聚丙烯薄膜具備自愈功能。
2.電極：由高純鋁箔制成，極板表面經特*殊處理以增強導電性。
3.絕緣液體（浸漬劑）：內部填充高性能液體（如二芳基乙烷）或礦物油、植物油、微晶石蠟等，用于提升耐壓性、散熱性和絕緣性能。
4.冷卻系統：水冷式電容器在心子一側焊接冷卻水管，外殼為鋁合金油箱并配有雙層螺旋水冷通道，冷卻水溫度≤30℃，流量≥4 L/min（容量≤1000 kvar）。
5.外殼：多為矩形鋁合金箱體，具有良好的機械強度和散熱性能，內部充滿絕緣液體。
此外，注意電熱電容器不用于直接加熱，而是通過無功補償改*善功率因數，其“熱”來源于運行中的介質損耗和銅損，需通過冷卻系統有*效散熱。
